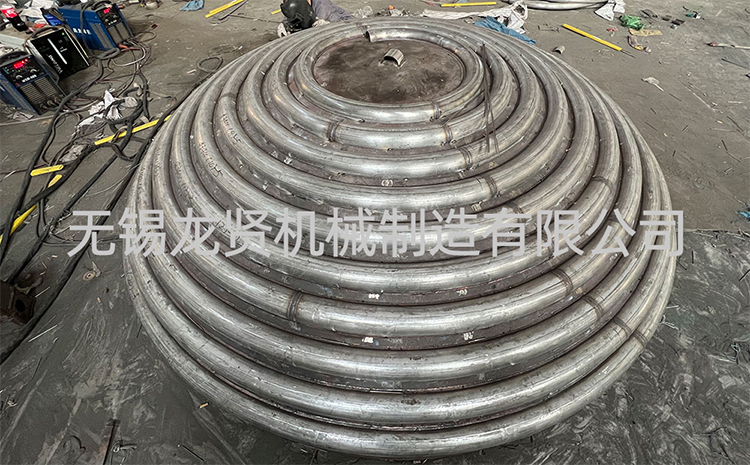

封頭盤管畫線步驟分解如下:
1.封頭畫線及排孔校準
封頭盤管的畫線方法是,將直尺放在橢圓人孔的長軸和短軸位置上,用墊塊襯托在封頭的直邊上,使直尺到平臺的距離相等。

對于無人孔封頭結構,需確保直尺到平臺的距離一致。
2.圓管、橢圓管軸向中心線的劃線方法
在圓管、橢圓管外壁上劃出若干孔位,確定各零件的裝配位置。
使用地樣過線法劃圓管4條軸向中心線:在放樣平臺上劃出圓管截面實樣圖,先劃出十字中心線,以十字中心線的交點O為圓心,以圓管外徑D為直徑劃圓,并在圓外30mm處的十字線上打出沖印。
3.畫線方法和常用符號
畫線方法包括實樣法和比例法。
常用符號包括中心線、剪切線、切斷線、對稱線、壓角線、軋圓線、刨邊線等。
4.平面畫線基本規則
垂直線須用作圖法求出,不可用量角器或90°角尺畫出。
用畫針或石筆畫線時應緊靠在尺子或樣板的邊沿進行。
用圓規在鋼板上畫線時,為防止圓規腳尖的滑動,應先在確定處打上樣沖眼。
5.立體畫線
封頭畫線及排孔校準后,進行立體畫線操作。
6.注意事項
畫線前要檢查鋼材的牌號、厚度,是否與圖樣及技術條件要求一致。
鋼材的平面應平整,符合相應的技術圖樣及工藝要求。
為保證畫線的準確性,所用的量具、工具應定期檢驗矯正。
7.工藝因素考慮
工件加工、成形時要考慮切割、卷圓、熱加工等的影響。
裝配時板料邊緣修正和間隙大小對工件的影響。
焊接及火焰矯正的收縮變量。
通過以上步驟和注意事項,可幫助你完成封頭盤管的畫線工作。
